XM22480
480W X62 微型储能站
6串2并 21700 可拆卸移动电源，支持 USB-C 双向 100W，DC/XT 接口 18V-25.2V 大功率输入输出。
480W功率
6串2并电池结构
18V-25.2V电压范围
480W X62 微型储能站 XM22480 是一款采用 6串2并 21700 电池结构的可拆卸移动电源套件，适合 24V 设备供电、户外作业、影视补光、无人机充电器、电子 DIY、设备测试等场景。
支持微信小程序连接，搜索“雄麦创客”，查找 XM-000 设备，即可查看电源运行数据。
采用 116RGB × 420 分辨率 TFT 彩屏，可实时显示电压、电流、功率、Wh、Ah、温度、时间及快充协议。

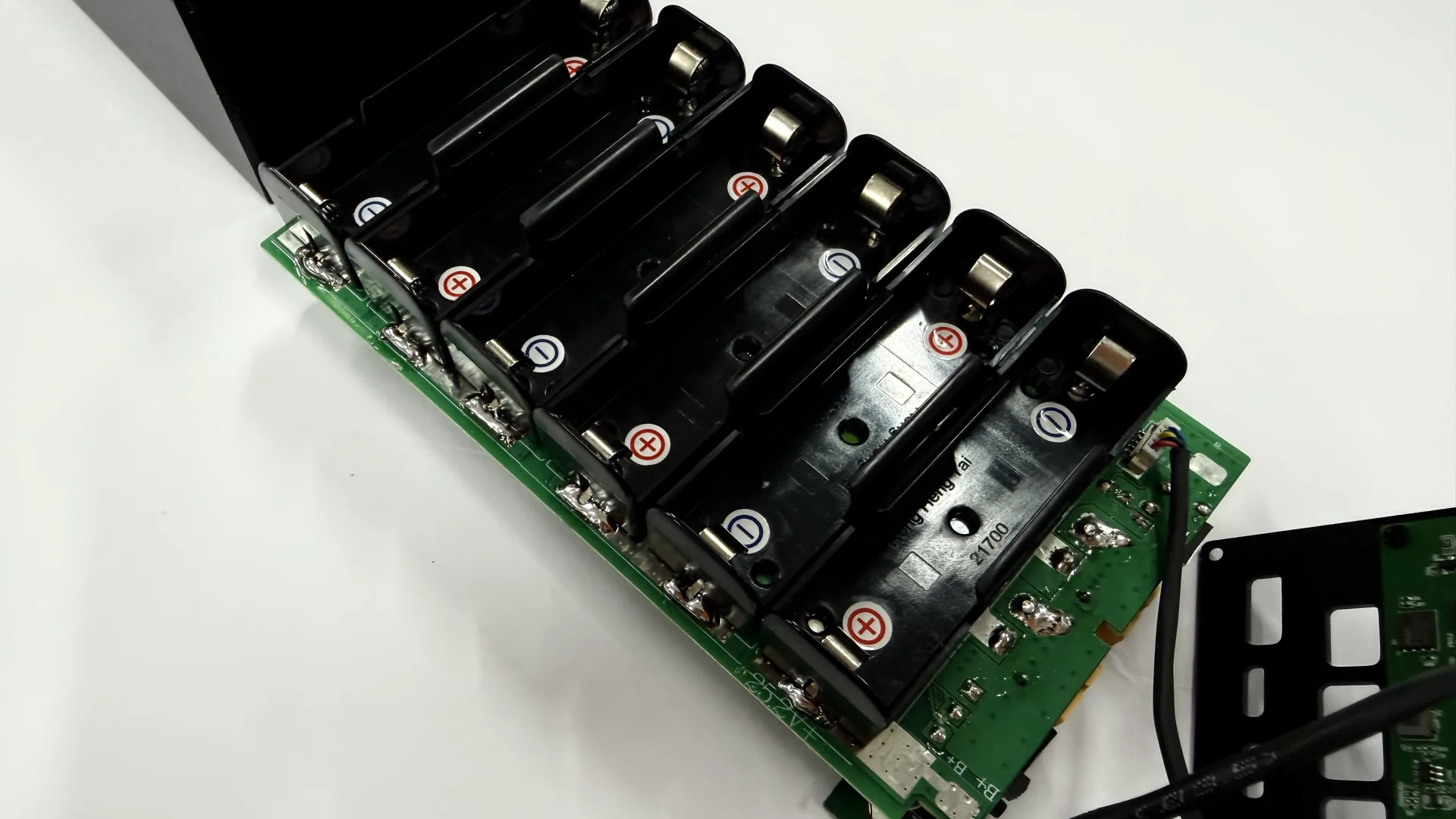

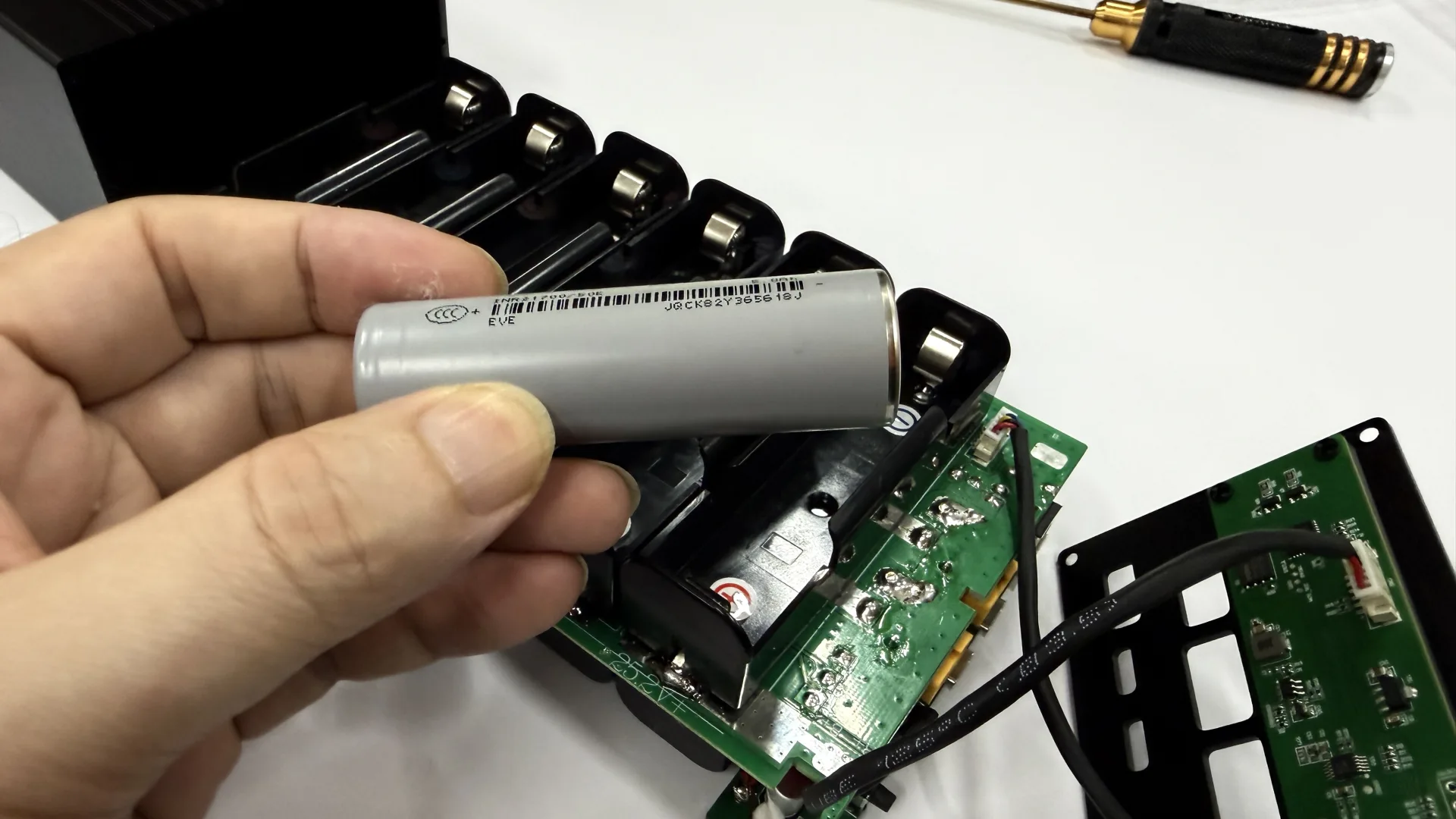

内部为 12 个独立 21700 电池槽，紫铜镀镍弹片配合内嵌弹簧，无需点焊，后期可更换电池。
需安装 12 颗 21700 平头锂电池，电池组满电约 25.2V，低电约 18V，标称能量约 219Wh。
XT60F 接口按 24V × 20A 计算，最高支持 480W 大功率输出，适合 24V 设备及大电流应用场景。
USB-C1 / USB-C2 单口独立使用时，输入和输出均可支持最高 100W 快充，适合手机、平板、笔记本等设备。
DC5.5-2.5 与双 XT60F 均支持输入 / 输出，适合 18V–25.2V 范围内的设备供电或充电使用。
外壳采用航空铝合金 6063，喷砂氧化工艺，顶部增加提手，结构坚固，散热表现好，携带更方便。
| 产品名称 | 480W X62 微型储能站 |
| 产品型号 | XM22480 |
| 电池结构 | 6串2并 |
| 建议电池数量 | 12 颗 21700平头锂电池 |
| 建议电池型号 | EVE 亿纬锂能 21700 50E/40PL/50PL |
| 标称电压 | 22.2V |
| 满电电压 | 25.2V |
| 低电电压 | 约 18V |
| DC / XT 电压范围 | 18V–25.2V，非固定 24V |
| 最大功率 | 480W，按 24V × 20A 计算 |
| USB-C1 / C2 输入 | 5V/3A，9V/3A，12V/3A，15V/3A，20V/5A，最高 100W |
| USB-C1 / C2 输出 | 5V/3A，9V/3A，12V/3A，15V/3A，20V/5A，最高 100W |
| USB-A 输出 | 5V/3A，9V/2A，12V/1.5A，最高 22.5W |
| DC5.5-2.5 | 输入 / 输出，建议 10A 以内使用 |
| 2x XT60-F（母头） | 输出，建议 20A 以内使用 |
| 外壳材质 | 航空铝合金 6063，喷砂氧化工艺 |
| 外形尺寸 | 171 × 97 × 62mm |
| 套件重量 | ≈633g |
| 产地 | 中国深圳 |
X62 新款采用副板快充接口 + 主板大功率接口设计。副板负责数码设备快充，主板 DC / 双 XT60F 负责 18V–25.2V 电压范围内的大功率输入 / 输出。
双向输入 / 输出
单口最高 100W
适合手机、平板、笔记本快充
双向输入 / 输出
单口最高 100W
可作为第二路 USB-C 快充口
单向输出接口
最高 22.5W
适合手机、耳机、小风扇、照明灯
输入 / 输出接口
18V–25.2V
建议 10A 以内使用
两个接口均支持输入 / 输出
18V–25.2V
建议 20A 以内使用，并联关系
116RGB × 420 分辨率
实时显示电压、电流、功率
Wh / Ah / 温度 / 时间 / 快充协议
支持微信小程序连接
搜索“雄麦创客”
查找 XM-000 查看设备数据
控制整机上电 / 断电
右侧开启，左侧关闭
USB-C 充电建议先开启总电源
亮屏并查看当前电源运行状态。
进入屏幕常亮模式，适合测试或长时间观察数据。
退出屏幕常亮模式，恢复普通显示状态。
双击A口打开，再次双击恢复。
清除 Ah、Wh 及运行时间统计信息。
使用 USB-C1 或 USB-C2 给本产品充电时，需要先打开总电源开关，再插入 USB-C 充电线。若开关处于关闭状态，可能无法正常启动充电。
| 第一步 | 将总电源拨动开关拨到右侧，打开整机电源。 |
| 第二步 | 单击按键，确认 188 数码屏显示正常电量百分比。 |
| 第三步 | 插入 USB-C1 或 USB-C2 充电线。 |
| 第四步 | 屏幕先显示 188，随后显示正常电量百分比。 |
| 快充状态 | 如绿色闪电标亮起，表示已进入快充状态。 |
插入 USB-C 充电线，可能无法正常启动充电。
再插入 USB-C 充电线，可正常进入充电流程。
本产品的副板快充接口和主板 DC / XT 大功率接口可以根据不同场景独立工作。使用前请确认接口类型、外接设备电压范围、电池能力和线材电流是否匹配。
| C1 单独使用 | 支持快充，输入 / 输出最高 100W。 |
| C2 单独使用 | 支持快充，输入 / 输出最高 100W。 |
| USB-A 单独使用 | 支持快充输出，最高 22.5W。 |
| C1 + C2 同时使用 | 不支持快充，会降为 5V 总功率约 15W。 |
| C1 + USB-A 同时使用 | 不支持快充，会降为 5V 总功率约 15W。 |
| C2 + USB-A 同时使用 | 不支持快充，会降为 5V 总功率约 15W。 |
| C1 + C2 + USB-A 同时使用 | 不支持快充，会降为 5V 总功率约 15W。 |
| DC5.5-2.5 | 输入 / 输出接口，建议 10A 以内使用。 |
| XT30-M | 输入 / 输出接口，建议 15A 以内使用。 |
| XT60-M | 输入 / 输出接口，建议 20A 以内使用，最高按 480W 设计。 |
| 接口关系 | DC、XT30、XT60 三个接口为并联关系，本质上连接到同一组电池输出端。 |
| USB-C 充电 + DC / XT 放电 | 支持。USB-C 给产品充电时，DC / XT 接口可同时给外部设备放电。 |
| DC / XT 充电 + USB-C / USB-A 放电 | 支持。通过 DC / XT 给电池组充电时，副板 USB 接口可给数码设备放电。 |
| DC / XT 接口之间同时充放 | 支持，但需要确认充电器、负载、电压范围和总电流是否匹配。 |
| 副板多口同时快充 | 不支持。C1、C2、USB-A 多口同时插入时，会降为 5V 总功率约 15W。 |
本产品适合需要 18V–25.2V 输入范围或 24V 系统的设备使用。使用前请确认外接设备的输入电压范围，避免连接只支持固定电压且无宽压保护的设备。
适合部分 24V 电机、控制器和测试设备，需确认设备可接受 18V–25.2V 电压范围。
适合部分支持宽电压输入的补光灯、摄影灯和户外灯具。
可用于部分 24V DC 设备、便携供电设备和户外临时供电场景。
可用于部分支持对应输入电压范围的无人机充电器，使用前需确认充电器参数。
USB-C1 / USB-C2 单口独立使用时，可为支持 PD 协议的设备提供最高 100W 快充。
适合电子开发、设备测试、维修供电和临时 DC 电源应用。
| 使用人群 | 建议由成年人操作，18 岁以下未成年人不建议单独安装或使用。 |
| 不含电池 | 本产品默认不含电池，需用户自行安装符合规格的 21700 锂电池。 |
| 电池一致性 | 请勿混用不同品牌、不同型号、不同容量、不同新旧程度的电池。 |
| 电池要求 | 建议使用同品牌、同型号、同批次、状态接近的 21700 平头锂电池。 |
| USB-C 充电 | 使用 USB-C 给本产品充电时，请先打开总电源开关，再插入充电线。 |
| 副板多口 | USB-C1、USB-C2、USB-A 多口同时插入时，不支持快充，会降为 5V 总功率约 15W。 |
| 设备匹配 | 连接 DC / XT 接口前，请确认外部设备支持约 18V–25.2V 输入范围。 |
| 接口负载 | XT60 接口适合大电流场景，DC 接口由于物理特性仅限10A以下使用。 |
| 使用环境 | 建议在通风、干燥、远离热源和易燃物的位置使用。 |
| 异常情况 | 如发现异味、异常发热、变形、冒烟、进水等情况，请立即停止使用。 |
| 使用效果 | 本产品为可拆卸电池结构套件，使用效果与用户安装的电池品质、内阻、一致性及负载功率有关。 |
本产品不是儿童玩具。请将产品、电池、充电器及相关线材放置在 18 岁以下未成年人不易接触的位置， 避免误触接口、误装电池或私自连接设备。
使用前请检查电池外皮是否破损、变形、漏液、鼓包或明显发热。 如发现异常，请勿继续安装或使用。

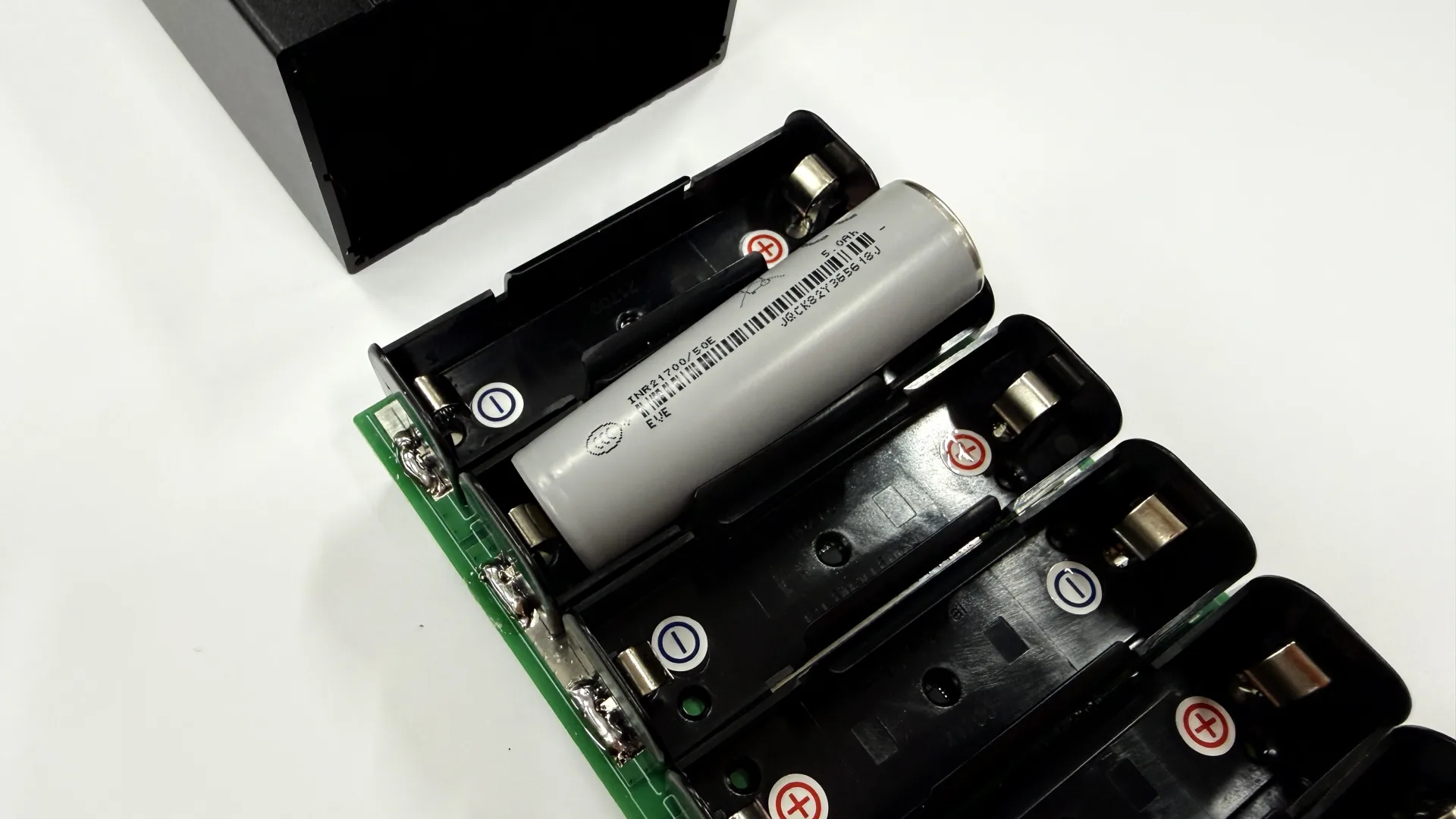

安装电池时请严格按照电池仓标识确认正负极方向。 电池方向装反可能导致设备无法正常工作，严重时可能造成电池或电路损坏。
DC / XT 接口输出电压会随电池电量在约 18V–25.2V 范围内变化，并非固定 24V 输出。 连接外部设备前，请确认设备支持对应输入电压范围。
请勿使用金属物体同时接触电池正负极或输出接口正负极。 不使用时建议关闭总电源开关，并妥善收纳连接线。
请勿在高温、暴晒、雨淋、潮湿、易燃易爆环境中使用或存放。 建议在通风、干燥、远离热源的位置使用。
请勿私自拆改保护板、线路、接口或外壳结构。 如需进行电子 DIY 或设备测试，请确认接线方式、电流范围和负载功率符合产品参数。
X62 安装 12 颗 5000mAh 电芯后，电芯总标称能量约 219Wh。 不建议作为普通随身移动电源直接携带上飞机。 如需出行，请自行拆卸电池并按航空公司及当地规定处理。

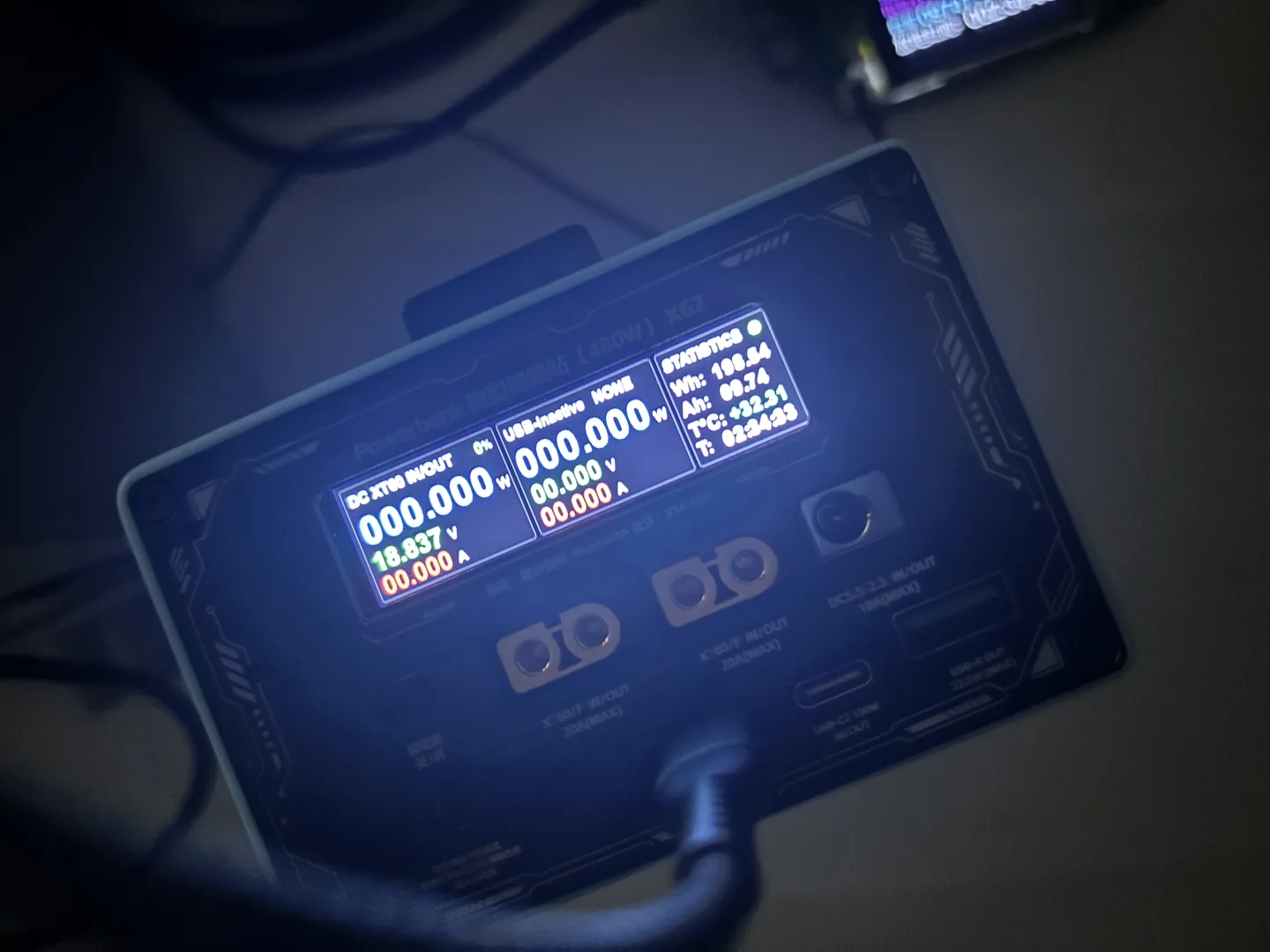

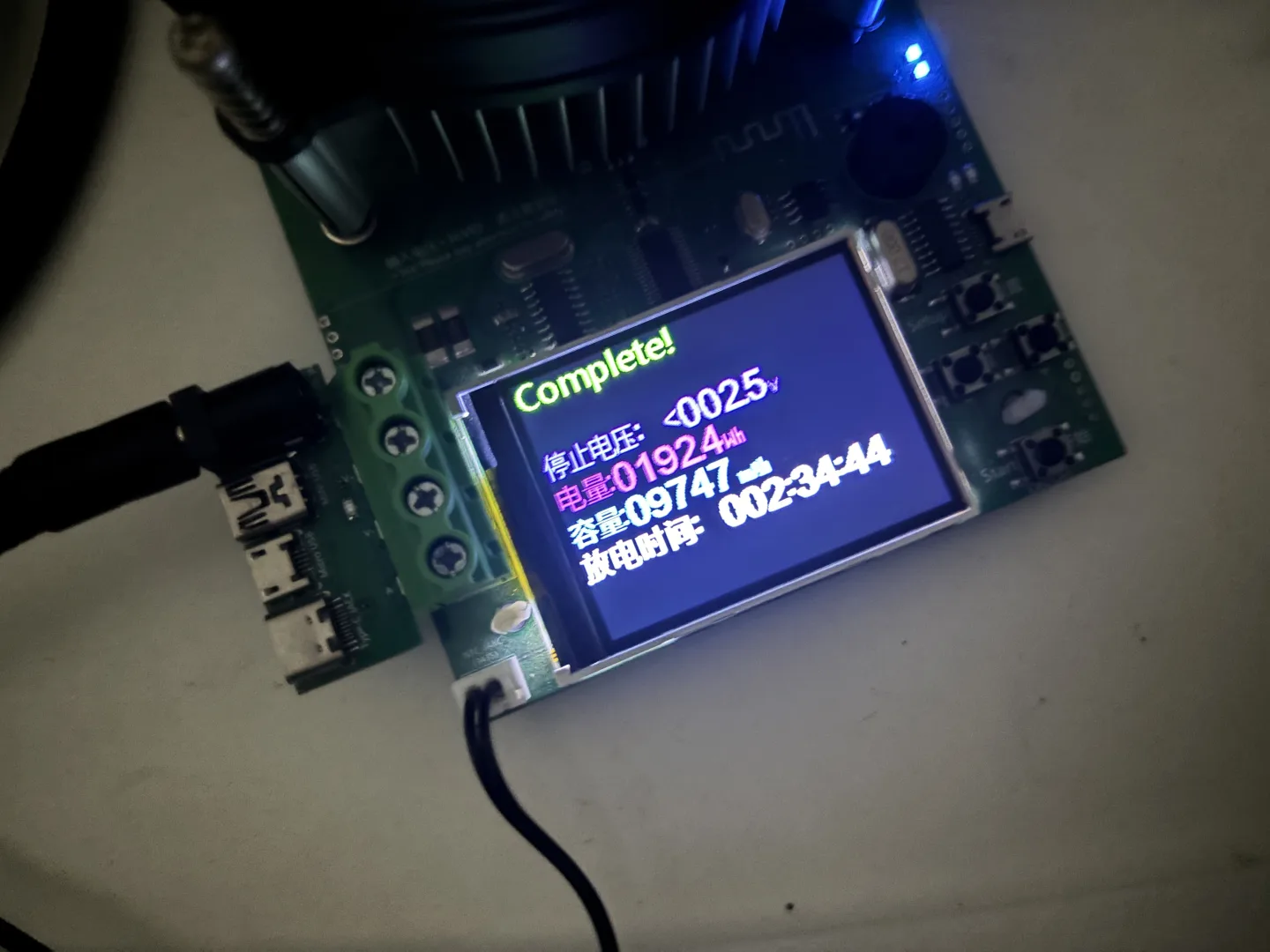

2026-06-13 / INR21700 50E
条件模板：20V 放电测试
1M Type-C转Type-C线插入PD诱骗器诱骗20V强制输出3.78A（75.6W），1米C转诱骗器转15CM DC线插入炬为负载仪。有一定损耗。
设定输出：20.000V × 3.780A = 75.600W
电池：INR21700 50E
品牌型号：亿纬锂能 INR21700 50E
电池类型：三元锂电池
标称电压：3.650V
标称容量：5000.00mAh
标称能量：18.250Wh
充电限制电压：4.200V
测试前电压：25.151V
截止电压：18.837V
单串截止：3.139V
放电能量：192.400Wh
转化率：87.85%
放电时间：2小时34分
